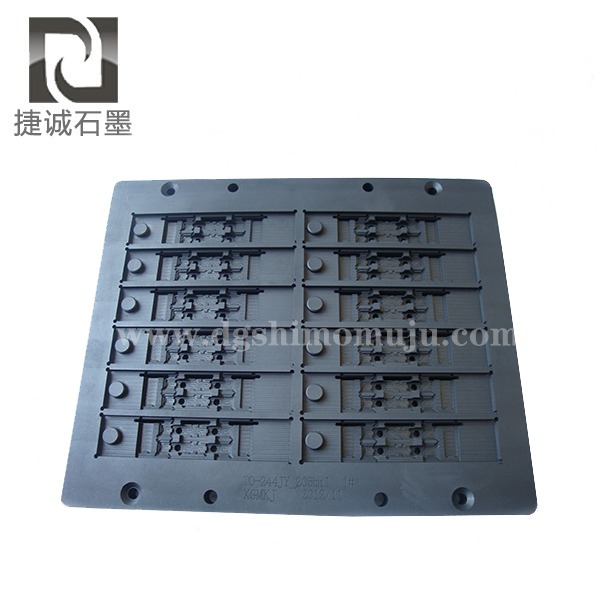

半導體封裝是指將通過測試的晶圓按照產(chǎn)品型號及功能需求加工得到獨立芯片的過程。封裝過程為：來自晶圓前道工藝的晶圓通過劃片工藝后被切割為小的晶片（Die），然后將切割好的晶片用膠水貼裝到相應的基板（引線框架）架的小島上，再利用超細的金屬（金錫銅鋁）導線或者導電性樹脂將晶片的接合焊盤（Bond Pad）連接到基板的相應引腳（Lead）,并構(gòu)成所要求的電路；然后再對獨立的晶片用塑料外殼加以封裝保護，塑封之后還要進行一系列操作，封裝完成后進行成品測試，通常經(jīng)過入檢Incoming、測試Test和包裝Packing等工序，最后入庫出貨。

半導體生產(chǎn)流程由晶圓制造、晶圓測試、芯片封裝和封裝后測試組成。塑封之后，還要進行一系列操作，如后固化（Post Mold Cure）、切筋和成型（Trim&Form）、電鍍（Plating）以及打印等工藝。典型的封裝工藝流程為：劃片 裝片 鍵合 塑封 去飛邊 電鍍 打印 切筋和成型 外觀檢查 成品測試 包裝出貨。
